Описание

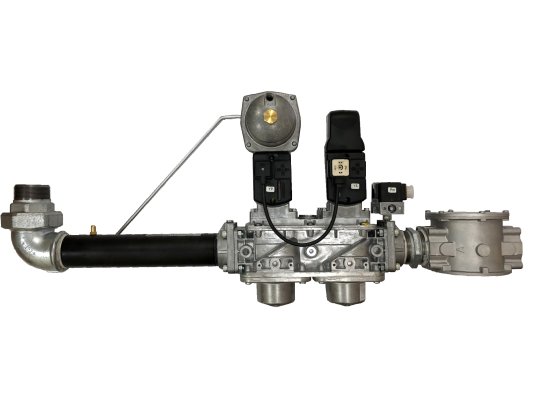

Газовая рампа Baltur MM40.080 F120S F065, арт: 19990578 — готовое оборудование для монтажа на одноступенчатую горелку. Служит для регулирования давления, управления подачей газа, обеспечения функции безопасности. При возникновении сбоев и угроз герметично перекрывает газопровод. Контролирует функционирование клапанов для исключения утечек.
Преимущества:
- высокая надежность каждой детали и сборки;
- совмещение нескольких устройств в одной конструкции;
- встроенное реле контроля герметичности клапанов;
- широкий диапазон настройки давления газа;
- высокий уровень защиты электрических компонентов от пыли и влаги;
- регулируемое реле минимального давления.
Подробнее о газовой рампе
- В состав газовой арматуры входит блок автоматических клапанов с газовым фильтром, реле давления мини с функцией контроля герметичности клапанов, регулятор давления (смонтирован на втором клапане), газовое колено с фланцем, импульсная трубка.
- Газ предварительно очищается от грязи и примесей, проходя через входной фильтр тонкой очистки.
- Оба клапана выполняют запорную функцию. Размещены последовательно по ходу движения газа. Открываются при подаче рабочего напряжения по команде топочного автомата. Управляются отдельно.
- Первый электромагнитный клапан с функцией запирания потока имеет только 2 положения: закрыт/ открыт. Второй клапан оснащен регулятором расхода газа и поддерживает необходимый уровень давления после себя. Закрытие клапанов осуществляется быстро при потере напряжения.
- Регулируемое реле встроено между клапанами безопасности. Имеет двойную функцию: контроль достаточности давления газа на входе и проверка клапанов на герметичность. При выявлении отклонений сигнализирует топочному автомату, который блокирует горелку.
Основные характеристики и особенности:
- напряжение электропитания: 230 В, -15%, +10 %;
- максимальное давление газа в магистрали подачи — 500 мбар;
- минимальное входное давление газа — 200 мбар;
- одноступенчатый тип регулирования мощности;
- электромагнитные клапаны с отдельным управлением;
- диапазон давления подачи газа на горелку: 15-120 мбар;
- защита электрических контактов от пыли/ брызг класса IP 54;
- рабочая среда: природный, сжиженный газ;
- присоединение к горелке с помощью газового колена с фланцем;
- параметры выходного отверстия: DN 65, DN 80;
- диапазон настройки реле давления/ контроля клапанов: 24-250 мбар;
- рабочие температуры (окружающая среда): -10…+60 С°.
Применение
Газовая рампа входит в состав газовых, газодизельных и газомазутных горелок с одноступенчатым регулированием мощности.
Установка
Газовая рампа монтируется на горелку. Возможны различные варианты монтажа: снизу/ сверху горелки, с поворотом влево или вправо.
Для установки в газопровод применяется аксиальный компенсатор, исключающий передачу вибраций от горелки и компенсирующий отклонение осей соединяемых элементов.
Обслуживание
Техобслуживание газовой рампы заключается в очистке фильтра от загрязнений и замене фильтрующего элемента. ТО проводится ежегодно или чаще при значительной потере давления на фильтре.
Опции
Купить газовую рампу Baltur MM40.080 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS (за отдельную плату).
