Описание

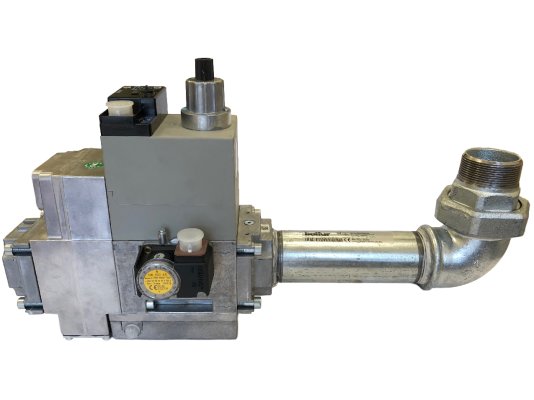

Газовая рампа Baltur MM412 A20C R5/4-B, арт: 19990166 используется в одноступенчатых горелках Baltur для стабилизации давления, управления расходом газа, надежного отсечения потока и обеспечения безопасности эксплуатации газового оборудования. Рассчитана на работу с природным и сжиженным газом.
Подробнее о газовой рампе
- Газовая рампа отличается компактными габаритами. Состоит из газового фильтра, реле минимального давления, регулятора выходного давления, двух автоматических клапанов класса А гр. 2 (основного и предохранительного), регулятора скорости подъема, газового колена, монтажного фланца. Присоединяется к горелке с помощью резьбы. Предусмотрен ниппель для замеров давления газа.
- Электромагнитные газовые клапаны установлены последовательно по направлению движения газа. Поток проходит через встроенный фильтр, очищаясь от мелких частиц грязи. При подаче рабочего напряжения при розжиге горелки оба клапана открываются.
- Первый клапан соединен с эластичной мембраной и регулировочной пружиной, отвечает за стабилизацию давления. Второй клапан с регулируемым ходом служит для управления расходом газа. Скорость открытия клапана регулируется с помощью гидравлического замедлителя.
- При отключении электропитания газовые клапаны закрываются под воздействием пружин. Реле контролирует достаточность входного давления и направляет на автоматику сигнал о чрезмерном падении давления для активации блокировки.
Особенности и параметры:
- рабочая среда: метан, сжиженный газ;
- минимальное входное давление газа: 30 мбар;
- максимальное давление газа в магистрали подачи — 360 мбар;
- защита корпуса от пыли и влаги класса IP 54;
- параметры соединения Rp 1 1/4 ;
- для горелок с одноступенчатым регулированием мощности;
- настройка реле минимального давления в диапазоне 24-250 мбар;
- напряжение питания: 220В-15%…230В+10 %;
- параметры выходного давления: 4-20 мбар.
Условия эксплуатации
Газовая рампа рассчитана на эксплуатацию при температурах внешней среды от -15 до +70 С°.
Обратите внимание! При работе с сжиженным газом минимальная температура — 0°С, так как при минусовых температурах существует риск разрушения уплотнительного материала.
Требования к монтажу
Газовая рампа крепится непосредственно к горелке. Может размещаться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки, в зависимости от её конфигурации. При установке необходимо совместить стрелку на корпусе с направлением потока газа.
Для подсоединения рампы к газопроводу необходимо использовать аксиальный компенсатор BTGA для исключения передачи вибраций, снятия напряжений, и газовый кран BTVS, который размещается перед аксиальным компенсатором.
Обслуживание
Ежегодно требуется очищать фильтр от грязи. Внеплановая очистка осуществляется при значительном перепаде давления до и после фильтра или при увеличении перепада в сравнении с последней проверкой в 2 раза.
Дополнительное оснащение
Купить газовую рампу Baltur MM412 можно с блоком контроля герметичности клапанов, антивибрационной вставкой, шаровым газовым краном (опции).
