Описание

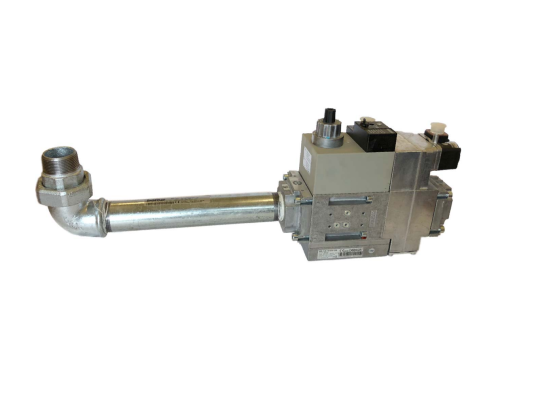

Газовая рампа Baltur MM420 A20C R2, арт: 19990549 выполняет функции стабилизации, регулирования давления газа и безопасного отсечения потока при эксплуатации газопотребляющих установок. Рассчитана на работу с природным и сжиженным газом.
Подробнее о газовой рампе
- Газовая рампа Baltur MM420 представляет собой компактную газовую арматуру, в состав которой входит блок клапанов с фильтром тонкой очистки в моноблочном исполнении, регулятор расхода, стабилизатор давления, регулятор скорости подъема клапана, реле минимального давления, монтажный фланец, ниппель, колено, штуцер.
- Электромагнитные клапаны класса А гр. 2 размещены последовательно по ходу движения газа. Поток на входе проходит через фильтр, очищаясь от загрязнений. При поступлении рабочего напряжения оба клапана открываются.
- Реле отслеживает достаточность давления газа для горения, сигнализирует топочному автомату о недопустимо низком давлении в магистрали для активации блокировки.
- Первый клапан, который соединяется с чувствительной мембраной и регулировочной пружиной, обеспечивает функцию стабилизации давления. Второй клапан с регулируемым ходом служит для управления расходом газа. Для регулировки скорости открытия клапан оснащен гидравлическим замедлителем.
- После обесточивания электромагнитные клапаны быстро закрываются под действием жестких пружин.
Особенности и параметры:
- рабочая среда: метан, сжиженный газ;
- напряжение питания: 220В, -15%…230В, +10 %;
- применение в горелках с одноступенчатым регулированием мощности;
- минимальное входное давление газа — 30 мбар;
- максимальное давление газа — 360 мбар;
- уровень защиты контактов от пыли и влаги — IP 54;
- параметры соединения: Rp 2;
- настройка срабатывания реле минимального давления в диапазоне 24-250 мбар;
- диапазон выходного давления: 4-20 мбар.
Условия эксплуатации
Газовая арматура Baltur MM420 подходит для условий эксплуатации (температура внешней среды): -15…+70 С°.
Важно! При установке газовой рампы в горелки, работающие на сжиженном газе, температура окружающего воздуха не должна опускаться ниже 0°С, так как при низких температурах разрушается уплотнительный материал.
Монтаж
Газовая рампа монтируется непосредственно на горелку. Для фиксации используется резьбовой фланец. Возможно расположение газовой арматуры снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки, в зависимости от конфигурации системы. При монтаже следует совместить стрелку на корпусе с направлением движения потока.
Установка арматуры в газопровод осуществляется с применением аксиального компенсатора BTGA, не допускающего передачу вибраций на газопровод, компенсирующего несоосность газовой арматуры и снимающего механические напряжения. Перед антивибрационной вставкой необходимо установить газовый кран BTVS.
Обслуживание
Фильтр газовой рампы должен ежегодно подвергаться техобслуживанию. Внеплановое ТО осуществляется при перепаде давления на фильтре 10 мбар или при возрастании перепада в сравнении с последней проверкой в 2 раза.
Опциональное оснащение
Купить газовую рампу Baltur MM420 можно с дополнительными устройствами, повышающими безопасность эксплуатации газовой установки: блоком контроля герметичности клапанов, антивибрационной вставкой, шаровым газовым краном.
