Описание

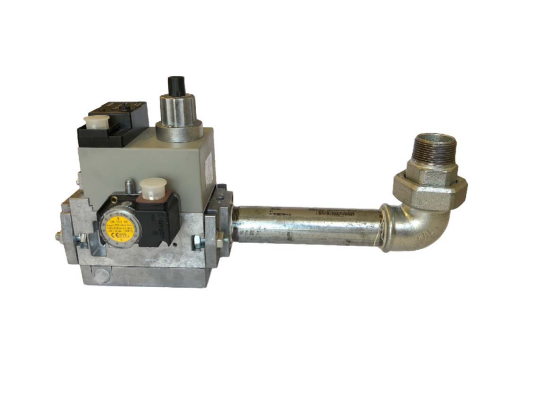

Газовая рампа Baltur MM410 F20S-R5/4, арт: 19990556 регулирует расход природного или сжиженного газа, обеспечивает его стабильные параметры, безопасную подачу на горение и контролирует герметичность клапанов. Быстро и надежно перекрывает поток при возникновении сбоев. Подходит для систем с одноступенчатым регулированием.
Особенности и основные параметры:
- рабочая среда: метан, сжиженный газ;
- максимальное давление газа в магистрали подачи — 360 мбар;
- минимальное входное давление газа — 30 мбар;
- напряжение питания: 230 В, -15%, +10 %;
- одноступенчатый тип регулирования мощности;
- электромагнитные клапаны класса А гр. 2 с раздельным управлением;
- уровень электрозащиты оборудования — IP 54;
- резьбовой способ соединения, Rp 1 1/4;
- диапазон давления на выходе: 4-20 мбар;
- регулируемое реле миним. давления/ контроля на утечки, диапазон: 24-250 мбар.
Подробнее о газовой рампе
- Газовая рампа совмещает несколько устройств в одной конструкции для обеспечения безопасной эксплуатации горелки и управления потоком. В состав газовой арматуры входит блок электромагнитных клапанов с фильтром в моноблочном исполнении, реле минимального давления с функцией проверки герметичности, регулятор давления, стабилизатор давления, регулятор скорости подъема, фланец для крепления на горелку, колено, штуцер.
- Главный и предохранительный электромагнитные клапаны с раздельным электрическим подключением установлены последовательно по ходу движения потока. Открываются при поступлении рабочего напряжения по команде топочного автомата.
- Газ на входе в арматуру проходит через фильтр тонкой очистки, освобождается от загрязнений.
- Первый отсечной клапан выполняет также функцию стабилизатора давления. Соединен с рабочей мембраной и регулировочной пружиной. Второй клапан оснащен регулятором для управления расходом газа. Время открытия регулируется гидравлическим замедлителем.
- При отсутствии напряжения электромагнитные клапаны быстро закрываются усилием пружин.
- Реле контролирует давления газа на входе, сигнализирует менеджеру горения о чрезмерно низком давлении для активации защитной блокировки, а также контролирует надежность работы газовых клапанов в закрытом положении (отсутствие утечек).
Установка
Газовая рампа устанавливается в различных положениях, исходя из конструктивных особенностей горелки: снизу/ сверху, с поворотом влево или вправо, вдоль оси горелки.
При установке газовой арматуры необходимо совместить стрелку на корпусе с направлением потока газа. Операции выполняются только квалифицированными специалистами.
Крепление к газопроводу осуществляется с применением специальной антивибрационной вставки, которая не допускает передачу вибраций на газопровод и компенсирует отклонение осей соединяемых элементов.
Опции
Купить газовую рампу Baltur MM410 можно с антивибрационной вставкой BTGA и газовым краном BTVS.
Условия эксплуатации
Газовая рампа Baltur рассчитана на работу при внешних температурах -15…+70 С° (для природного газа) и 0…+70 С° (для сжиженного газа).
Сервисное обслуживание
Газовый фильтр необходимо регулярно обслуживать. Плановое ТО следует проводить не менее одного раза в год. Необходимость внеплановой очистки фильтра и замены фильтрующего элемента возникает при значительном перепаде давления до и после фильтра.
