Описание

Тип топлива — газ, мазут. Оборудование способно работать на газовом топливе или мазуте.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка комбинированная газ/мазут.
• Двухступенчатая (большое/малое горение).
• Работает с камерой сгорания любого типа.
• Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
• Устройство смешения можно демонтировать, не снимая горелки с котла.
• Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
• Устройство контроля герметичности клапанов в соответствии с EN676.
• Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром.
• Опция: возможность монтажа автоматического устройства переключения вида топлива.
• Опция: устройство предварительного подогрева топлива паром.
• Опция: форсунка заказывается отдельно в зависимости от необходимого расхода топлива.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
• Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
• Один 3-фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель — жидкотопливный насос.
• Реле давления воздуха.
• Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, блоком контроля герметичности клапанов, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Шестирёнчатый жидкотопливный насос с регулятором давления, клапаном подачи топлива и клапаном безопасности.
• Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
• Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
• Блок автоматического контроля и управления горелкой в соответствии с EN298.
• Контроль наличия пламени с помощью UV-датчика.
• Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, функция смены вида топлива, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
• Терминал для подвода электропитания и термостатов 1-ой и 2-ой ступеней.
• Степень электробезопасности IP40.

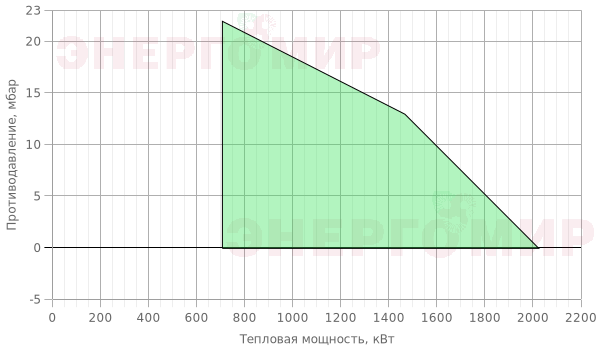

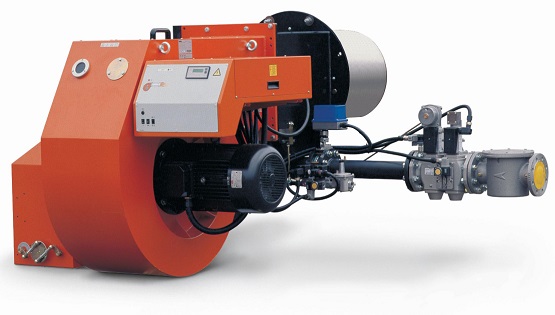

Детализация модели

МодельCOMIST 180 NM

Артикул:	55460010
Мощность мин.	688
Мощность макс.	1981
Модель	COMIST 180 NM
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	3.0 + 1.1
Примечание	4) 8)

Габаритные и присоединительные размеры

МодельCOMIST 180 NM

A, мм	915
B, мм
B1, мм	450
B5, мм	151
B6, мм
C, мм	1700
D, мм	330-540
E, мм	260
F, мм	245
Размеры упаковки LxPxH, мм	2030x1210x990
Вес, кг	387

Фланец горелки

МодельCOMIST 180 NM

I, мм	460
I1, мм
L, мм	400
M, мм	M20
N, мм	300
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр.

Опции

Код	Описание
98000208	Форсунка CB B3   150KG/H 45° SA с полем регулирования 1:3
98000209	Форсунка CB B3   175KG/H 45° SA с полем регулирования 1:3
	Устройство предварительного подогрева топлива паром.

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
6)	При давлении газа на клапане безопасности менее 12 мбар, заменить прессостат минимального давления газа на прессостат GW50.
7)	Регулятор давления и фильтр поставляются отдельно.
8)	Возможно автоматическое переключение вида топлива.
**)	Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг.

Соответствие «Горелка – рампа»

Модель	Вид газа	Кривая на графике	Исполнение	P. Макс **, мбар	Газовая рампа	Регулятор со встроенным фильтром без фильтра		Фильтр	Адаптер	Устройство контроля герметичности клапанов	Схема	Примеч.
COMIST 180 NM	Прир. газ	39A	CTV	360	19990454	в комплекте	—	—	96000011	в комплекте	B2
COMIST 180 NM	Прир. газ	39B	CTV	360	19990455	в комплекте	—	—	96000012	в комплекте	B2
COMIST 180 NM	Прир. газ	39C	CTV	200	19990459	97390700	—	—	96000012	в комплекте	B4	6)
COMIST 180 NM	Прир. газ	39D	CTV	200	19990461	97390700	—	—	—	в комплекте	B5	6)
COMIST 180 NM	Прир. газ	39E	CTV	500	19990463	97390710	—	—	96005004	в комплекте	B5
COMIST 180 NM	Прир. газ	39F	CTV	500	19990465	—	97390720	97439999	96005004	в комплекте	B5	7)
