Описание
Тип топлива — газ, мазут. Оборудование способно работать на газовом топливе или мазуте.
Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.
Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.
Опциональный контроль герметичности. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа. Для данной горелки приобретается дополнительно.
Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.
Технические характеристики

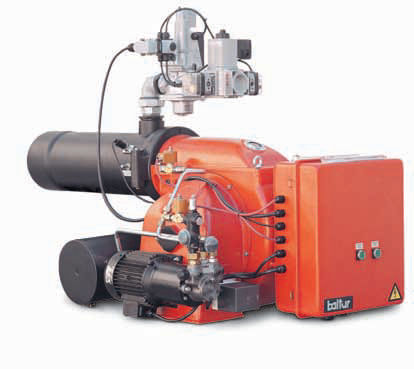

- Горелка комбинированная газ/мазут.
- Двухступенчатая (большое/малое горение).
- Работает с камерой сгорания любого типа.
- Смешение воздуха и газа в сопловой трубе, распыление топлива под высоким давлением с помощью форсунки.
- Возможность наиболее полного сжигания топлива с помощью регулирования соотношения газ/воздух.
- Устройство смешения можно демонтировать, не снимая горелки с котла.
- Регулировка расхода воздуха на 1-ой и 2-ой ступенях электрическим сервоприводом с устройством перекрытия доступа воздуха в топку.
- Опция: Блок контроля герметичности клапанов.
- Горелка оборудована крепёжным фланцем и уплотнительной прокладкой для крепления к котлу, двумя гибкими топливными шлангами, жидкотопливным фильтром и форсунками.
- Опция: возможность монтажа автоматического устройства переключения вида топлива.
Конструктивные особенности
- Корпус вентилятора из алюминиевого литья.
- Вентилятор специальной конструкции повышенного давления, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным давлением в топке.
- Устройство регуляции подачи воздуха для сгорания, устройство автоматического перекрытия доступа в топку.
- Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
- Регулируемая сопловая труба со смесителем из нержавеющей стали и стальным диском пламени.
- Один 3-фазный электродвигатель приводит в дейстивие вентилятор, второй электродвигатель — жидкотопливный насос.
- Реле давления воздуха.
- Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
- Шестирёнчатый жидкотопливный насос с регулятором давления, клапаном подачи топлива и клапаном безопасности.
- Узел распыливания топлива оборудован запорной иглой.
- Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
- Блок автоматического контроля и управления горелкой в соответствии с EN298.
- Контроль наличия пламени с помощью UV-датчика.
- Блок управления горелкой: переключатели вкл./выкл., 1-ой/2-ой ступеней, функция смены вида топлива, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
- Терминал для подвода электропитания и термостатов 1-ой и 2-ой ступеней.
- Степень электробезопасности IP40.

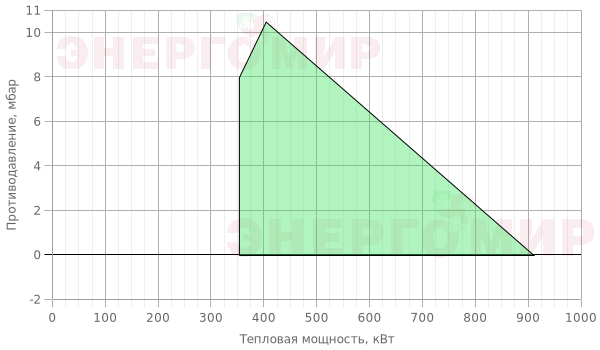

Детализация модели
| Артикул: | 55380010 |
| Мощность мин. | 348 |
| Мощность макс. | 916 |
| Модель | COMIST 72 N |
| Электрическое подключение | 3N AC 50Гц 400B |
| Мощность двигателя | 1.1 + 0.75 |
| Примечание |
4) 8) |
Габаритные и присоединительные размеры
| A, мм | 575 |
| B, мм | |
| B1, мм | 380 |
| B5, мм | 135 |
| B6, мм | |
| C, мм | 1310 |
| D, мм | 175-345 |
| E, мм | 191 |
| F, мм | 187 |
| Размеры упаковки LxPxH, мм | 1730x1030x880 |
| Вес, кг | 180 |
Фланец горелки
| I, мм | 320 |
| I1, мм | |
| L, мм | 276 |
| M, мм | M16 |
| N, мм | 215 |
| Z, мм | |
| Z1, мм | |
| Z2, мм |
Стандартная комплектация
Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жиднотопливный фильтр и форсунки
Опции
Примечания
| 4) | Горелка оборудована устройством перекрытия доступа воздуха в топку. |
| 6) | При давлении газа на клапане безопасности менее 12 мбар, заменить прессостат минимального давления газа на прессостат GW50. |
| 8) | Возможно автоматическое переключение вида топлива. |
| **) | Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP. |
|
Номинальная калорийность природного газа при 0 °C, 1013 мбар: |
|
| Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг. |
|
Соответствие «Горелка – рампа»
| Модель | Вид газа | Кривая на графике | Исполнение | P. Макс **, мбар | Газовая рампа |
Регулятор
|
Фильтр | Адаптер | Устройство контроля герметичности клапанов | Схема | Примеч. | |||
| COMIST 72 N | Прир. газ | 37A | 360 | 19990410 | в комплекте | — | — | 96000007 | — | B2 | ||||
| COMIST 72 N | Прир. газ | 37B | 360 | 19990404 | в комплекте | — | — | 96000007 | — | B2 | ||||
| COMIST 72 N | Прир. газ | 37B | CTV | 360 | 19990454 | в комплекте | — | — | 96000007 | в комплекте | B2 | 12) | ||
| COMIST 72 N | Прир. газ | 37C | 360 | 19990405 | в комплекте | — | — | — | — | B2 | ||||
| COMIST 72 N | Прир. газ | 37C | CTV | 360 | 19990455 | в комплекте | — | — | — | в комплекте | B2 | 12) | ||
| COMIST 72 N | Прир. газ | 37D | 200 | 19990456 | 97390700 | — | — | — | — | B4 | 6) | |||
| COMIST 72 N | Прир. газ | 37D | CTV | 200 | 19990457 | 97390700 | — | — | — | в комплекте | B4 | 6) 12) | ||
