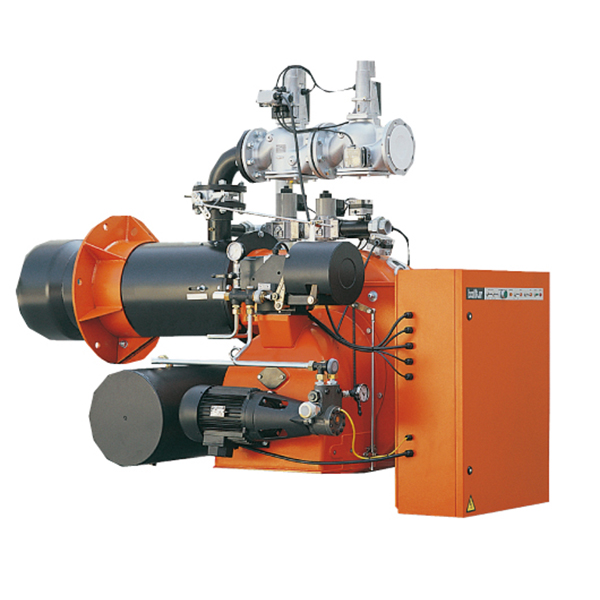

Описание

Тип топлива — газ, мазут. Оборудование способно работать на газовом топливе или мазуте.

Модулируемая горелка. Модулируемая горелка может плавно регулировать мощность в диапазоне от 10% до 100% по мере изменения потребности в теплоте. Автоматическое управление мощностью реализуется по датчику температуры или давления, или по внешнему сигналу.

Универсальная пламенная голова. Длина огневой головы может быть отрегулирована в диапазоне, указанном производителем в технической документации.

Укомплектована газовой рампой. Газовая рампа входит в комплект поставки.

Есть контроль герметичности газовой арматуры. Устройство контроля герметичности блокирует работу горелки в случае обнаружения утечек газа.

Производство компании Baltur. Итальянский завод горелочного оборудования, работающий с 1950-х годов. Высокие стандарты качества, сертификация продукции в соответствии с европейскими газовыми директивами, новейшие технологии.

Технические характеристики

• Горелка комбинированная газ/мазут.
• Двухступенчатая, функционирует в режиме плавного изменения мощности.
• Возможность работы в модуляционном режиме при установке автоматического регулятора мощности RWF 40 (заказывается в соответствии с комплектом модуляции).
• Работает с камерой сгорания любого типа.
• Смешивание воздуха и газа в сопловой трубе, распыливание топлива под высоким давлением с помощью форсунки.
• Возможность наиболее полного сжигания топлива с помощью регулирования соотношения количества воздуха и топлива.
• Смесительный узел можно демонтировать, не снимая горелки с котла.
• Горелка оборудована крепежным фланцем и уплотнительной прокладкой, двумя гибкими топливными шлангами, топливным линейным фильтром; форсунки заказываются отдельно в зависимости от необходимого расхода топлива.
• Минимальный-максимальный расход воздуха на первой и второй ступенях регулируется электрическим сервоприводом с устройством автоматического перекрытия доступа воздуха в топку при остановке работы горелки.
• Устройство контроля герметичности клапанов в соответствии с Европейским стандартом EN676.
• Возможность подготовки горелки к автоматическому переключению вида топлива.
• По запросу: устройство предварительного подогрева топлива паром.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления, обеспечивающий надежную работу горелки, в том числе и на котлах с повышенным давлением в топке.
• Устройство регуляции подачи воздуха для сгорания.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.
• Регулируемая головка сгорания оснащена сопловой трубой из нержавеющей стали и стальным диском пламени.
• Один трехфазный электрический двигатель управляет работой вентилятора, другой – работой насоса.
• Прессостат воздуха.
• Электрический сервопривод с механическими кулачками регулирует соотношение газ/топливо.
• Газовая рампа оборудована регулирующим, рабочим, предохранительным и пилотным клапанами, устройством контроля герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром.
• Шестеренчатый насос с регулятором давления.
• Узел распыливания топлива оборудован магнитом в целях контроля выхода топлива посредством регулирования давления возврата топлива.
• Устройство электрического подогрева топлива оборудовано клапаном антигаз, фильтром, термометром, а также минимальным и регулировочным термостатами.
• Блок автоматического контроля и управления горелкой в соответствии с Европейским стандартом EN298.
• Контроль пламени посредством датчика ультрафиолетового излучения.
• Блок управления горелкой: переключатели вкл./выкл., 1-я и 2-я ступени, функция смены вида топлив, индикаторы работы, блокировки горелки и выбранного вида топлива, резисторы предварительного подогрева топлива.
• Терминал для подвода электропитания и подсоединения термостата к горелке, а также для ведения контроля за второй ступенью работы горелки.
• Степень электрозащищенности IP40.

Детализация модели

МодельGI MIST 420 DSPNM-D

Артикул:	6708050

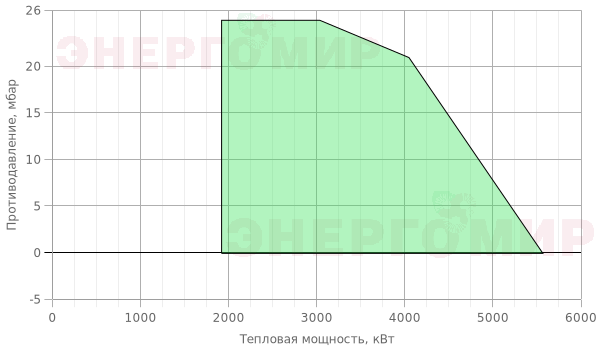

Мощность мин.	1840
Мощность макс.	5522
Модель	GI MIST 420 DSPNM-D
Электрическое подключение	3N AC 50Гц 400B
Мощность двигателя	18.5 + 3.0
Примечание	4) 8) 13)

Габаритные и присоединительные размеры

МодельGI MIST 420 DSPNM-D

A, мм	1345
B, мм	1530
B1, мм
B5, мм
B6, мм
C, мм	2030
D, мм	320-625
E, мм
F, мм	355
Размеры упаковки LxPxH, мм	2260x1520x1200
Вес, кг	847

Фланец горелки

МодельGI MIST 420 DSPNM-D

I, мм	580
I1, мм
L, мм	520
M, мм	M20
N, мм	420
Z, мм
Z1, мм
Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка), два гибких топливных шланга, жидкотопливный фильтр.

Опции

Код	Описание
98000221	Форсунка CB B3   475KG/H 45° SA с полем регулирования 1:3
	Устройство предварительного подогрева топлива паром.
97390383	Регулятор + фильтр BTFR/5CE DN80 (Pраб 60-100 мбар, Pmax 500мбар)
98000051	Регулятор мощности RWF40
98000020	Комплект модуляции температуры 0-130С, NI1000, длина зонда 100, R1/2
98000021	Комплект модуляции температуры 0-500С, PT1000, длина зонда 200, G1/2
98000022	Комплект модуляции температуры 0-1100С, термопара, длина зонда 425, R1/2
98000025	Модуляционный комплект. Давление пара 0 : 1 бар, G1/2
98000030	Модуляционный комплект. Давление пара 0 : 4 бар, G1/2
98000026	Модуляционный комплект. Давление пара 0 : 10 бар, G1/2
98000027	Модуляционный комплект. Давление пара 0 : 16 бар, G1/2
98000028	Модуляционный комплект. Давление пара 0 : 25 бар, G1/2
98000029	Модуляционный комплект. Давление пара 0 : 40 бар, G1/2
97759999	Кран шаровой газовый BTVS DN80
97099999	Антивибрационная вставка BTGA DN80 — PN 16

Примечания

4)	Горелка оборудована устройством перекрытия доступа воздуха в топку.
8)	Возможно автоматическое переключение вида топлива.
13)	Горелка оборудована блоком контроля герметичности клапанов.
**)	Максимальное давление газа на входе в регулятор давления.
Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
Номинальная калорийность мазута: Hi = 41,5 МДж/кг = 9900 ккал/кг.

Соответствие «Горелка – рампа»

Газовая рампа выполненная по схеме D5 входит в комплект поставки горелки.

Регулятор давления со встроенным фильтром (RF) заказывается и поставляетя отдельно.

Схема D5

Модель горелки	LDU	Pct	Pmax	Pmin	RF	VF	VL	VP	VS	O
GI MIST 420 DSPNM-D					DN80	DK65	DN65	1 1/2	DN65	DN80

— в комплекте, — обязательно для горелок более 1200 кВт, — опция.

 Обозначения:

LDU	—	Блок контроля герметичности клапанов
Pct	—	Реле минимального давления газа контроля герметичности клапанов
Pmax	—	Реле максимального давления газа
Pmin	—	Реле минимального давления газа
VF	—	Дроссельный клапан
VL	—	Рабочий клапан
VP	—	Пилотный клапан
VS	—	Клапан безопасности
RF	—	Регулятор давления газа со встроенным фильтром
