Описание

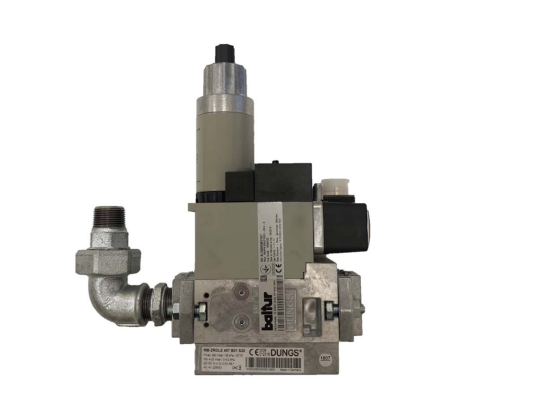

Газовая рампа Baltur BM412 A20C R5/4-B, арт: 19990168 адаптирована для использования в горелках Baltur с двухступенчатым регулированием мощности. Обеспечивает безопасное управление подачей газа на горение, стабилизацию давления, регулирование расхода, герметичное перекрытие газопровода. Встраивается в промышленные газовые установки с давлением в подающей магистрали до 360 мбар.

Основные характеристики и особенности:

• рабочее напряжение: 220 В, -15%, +10%;
• двухступенчатый режим регулирования;
• максимальное / минимальное давление газа на входе: 360 мбар / 30 мбар;
• диапазон регулирования выходного давления: 4-20 мбар;
• э/м клапаны с совместным электрическим подключением;
• рабочая среда: природный, сжиженный газ;
• настройка реле минимального давления в диапазоне: 24-250 мбар;
• применение в газовых и газодизельных горелках Baltur;
• уровень пыле-, влагозащиты электрических компонентов: IP 54;
• крепление на горелку на резьбу Rp 1 1/4.

Комплектация

В состав комбинированного устройства входят:

• входной фильтр;
• реле для отслеживания минимального уровня давления;
• предохранительно-запорный клапан;
• стабилизатор давления;
• предохранительно-запорный клапан с двухступенчатым регулирующим давление клапаном.

Газовая арматура поставляется с монтажными принадлежностями (коленом, фланцем).

Функционал и размещение

• Клапаны установлены последовательно по ходу потока, обеспечивают герметичность газовой линии. Быстро перекрывают поток газа по команде топочного автомата. Открытие осуществляется одномоментно при подаче рабочего напряжения на катушки управления.
• Для сохранения целостности клапанов, исключения утечек на входе газа размещен фильтр тонкой очистки, а для защиты горелки от угасания пламени предусмотрен датчик-реле, контролирующий достаточность давления с учетом настройки. Он установлен перед первым клапаном.
• Первый клапан присоединен к мембране и регулировочной пружине. Запирает поток и стабилизирует давление газа.
• Второй клапан предназначен для перекрытия потока и регулирования расхода. Состоит из двух соленоидов первой и второй ступени. Предусмотрен регулятор скорости подъема для настройки расхода. При отключении питания клапаны быстро закрываются.

Температурный диапазон

Газовые рампы Baltur BM412 могут размещаться в местах с температурой окружающей среды -15…+70 С° при использовании природного газа. Для установок, работающих на сжиженном газе минимальная температура ограничивается 0 °C, так как возможно разрушение материала уплотнений при минусовых температурах.

Крепление на горелку

Газовая рампа может устанавливаться слева, справа, снизу, сверху, повернута вдоль оси горелки. В отдельных случаях допускается установка в другом месте, но большое расстояние от горелки снижает качество розжига.

При монтаже в газопровод применяется аксиальный компенсатор и газовый шаровой кран (опции). За счет антивибрационной вставки исключается передача вибраций от горелки на газопровод, компенсируется несоосность подсоединяемых элементов системы, сглаживаются механические напряжения.

Требования к обслуживанию

Обслуживание фильтра газовой рампы проводится не реже одного раза в год. Внеплановое ТО требуется организовать при перепаде давления на фильтре более 10 мбар или увеличения вдвое по сравнению с последней проверкой.

Достоинства:

• компактное многофункциональное устройство;
• герметичное и быстрое отсечение потока;
• адаптация под особенности горелок Baltur;
• стабильные выходные параметры давления;
• высокий уровень пыле-, влагозащиты;
• вариативность монтажа;
• обслуживаемый входной фильтр.

У нас можно купить газовые рампы Baltur и другое оснащение для сборки, ремонта и техобслуживания газовых горелок.
