Описание

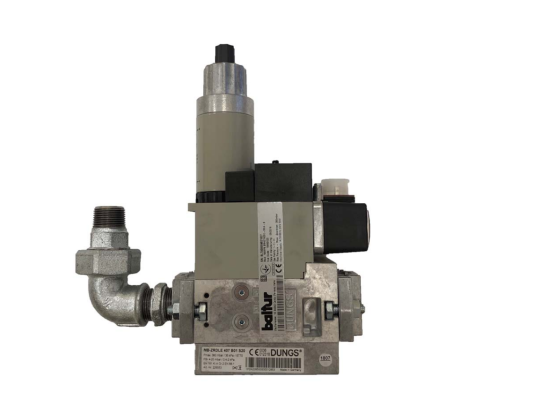

Газовая рампа Baltur BM415 A20S R6/4-P, арт: 19990404 объединяет в компактной конструкции несколько устройств регулирования и управления подачей газа на двухступенчатую промышленную горелку. Стабилизирует давление, герметично перекрывает газопровод, обеспечивает безопасное функционирование топочной установки. Рассчитана на давление в газовой магистрали до 360 мбар.

Основные характеристики и особенности:

• максимальное / минимальное давление газа на выходе: 360 мбар / 15 мбар;
• диапазон регулирования выходного давления: 4-20 мбар;
• напряжение электропитания: 220 В, -15%, +10%;
• двухступенчатый режим регулирования;
• э/м клапаны с совместным электрическим подключением;
• среда: природный, сжиженный газ;
• установка в газовые и газодизельные горелки Baltur;
• настройка реле минимального давления в диапазоне 24-250 мбар;
• версия без устройства контроля герметичности газовых клапанов (опция);
• электрозащита встроенных компонентов класса IP 54;
• крепление на горелку с помощью резьбы Rp 1 1/2.

Комплектация

В состав многофункционального устройства входят:

• разборный фильтр тонкой очистки, установленный на входе;
• реле для контроля минимального уровня давления;
• предохранительно-запорный клапан;
• стабилизатор давления;
• предохранительно-запорный клапан с двухступенчатым регулирующим давление клапаном.

В состав также входят принадлежности для монтажа (колено, фланец).

Функционал и размещение

• Электромагнитные клапаны размещены последовательно по ходу движения газа, обеспечивают герметичность газовой линии. Надежно и быстро отсекают поток при получении команды от менеджера горения. Открываются одномоментно при получении питания.
• Для защиты клапанов от повреждений и потери герметичности установлен микрофильтр, удаляющий посторонние примеси и грязевые частицы.
• Встроенный датчик-реле контролирует достаточность давления газа в соответствии с заданными параметрами, установлен перед первым клапаном. Предотвращает затухание пламени вследствие низкого давления в подающей магистрали.
• Первый клапан безопасности выполняет запорную функцию и стабилизирует давление. Подсоединен к мембране и регулировочной пружине.
• Второй клапан обеспечивает отсечку потока и регулирует расход газа. Состоит из двух соленоидов первой и второй ступени. Регулятор скорости подъема позволяет настраивать объем потока на горелку. При отключении электропитания клапаны быстро закрываются.

Допустимые температуры эксплуатации

Газовые рампы Baltur BM415 могут устанавливаться в местах с температурой окружающего воздуха -15…+70 С° при работе на метане. Для систем сжигания сжиженного газа минимальная температура ограничена 0 °C, так как при низких температурах уплотнительный материал разрушается.

Установка газовой рампы

Газовая рампа рассчитана на крепление непосредственно на горелку. Может подсоединяться слева, справа, снизу, сверху, повернута вдоль оси горелки. В ограниченном пространстве допустима установка газовой арматуры отдельно, но увеличение расстояния до горелки может повлечь проблемы с розжигом. Для правильного присоединения на корпус газовой рампы нанесена стрелка, указывающая направление потока.

К газопроводу газовая рампа присоединяется с применением аксиального компенсатора и газового шарового крана (опциональные принадлежности). За счет антивибрационного приспособления не передаются вибрации от горелки на газопровод, компенсируется несоосность арматуры и магистрали, снимаются механические напряжения.

Обязательное ТО

Обслуживание фильтра газовой рампы необходимо проводить как минимум один раз в год. Потребность во внеплановой очистке фильтра возникает при перепаде давления на фильтре более 10 мбар или увеличения вдвое после предыдущей проверки. В ходе ТО следует тщательно очистить фильтр и заменить, при необходимости, фильтрующий элемент.

Достоинства:

• компактное многофункциональное устройство;
• высокая надежность материалов и сборки;
• герметичное и быстрое перекрытие потока;
• поддержание точных выходных параметров давления;
• высокий уровень пыле-, влагозащиты оборудования;
• встроенный микрофильтр для защиты клапанов от повреждений.

У нас можно купить газовую рампу Baltur и дополнительные принадлежности (аксиальный компенсатор BTGA, шаровой кран BTVS, устройство контроля герметичности клапанов и пр.).
