Описание

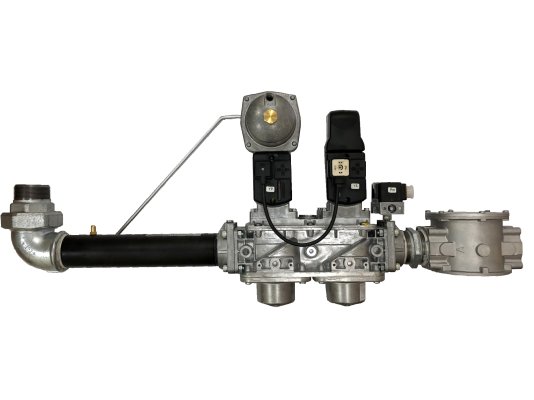

Газовая рампа Baltur MM40.080 F120S R2, арт: 19990526 поддерживает стабильные параметры давления газа, регулирует расход, обеспечивает безопасную работу газовой установки. Герметично запирает поток, исключает утечки. Применяется для оснащения газовых, газодизельных и газомазутных горелок с одноступенчатым регулированием.
Особенности и основные параметры:
- рабочая среда: природный, сжиженный газ;
- одноступенчатый тип регулирования мощности;
- максимальное давление газа в магистрали подачи — 500 мбар;
- рабочее напряжение: 230 В, -15%, +10 %;
- раздельное управление электромагнитными клапанами;
- медленное открытие газовых клапанов;
- защита электрических контактов от пыли и влаги класса IP 54;
- резьбовой способ соединения, Rp 2;
- выходное давление: 15-120 мбар;
- диапазон настройки реле миним. давления/ контроля герметичности: 24-250 мбар;
- эксплуатационные температуры: -10…+60 С°.
Подробнее о газовой рампе
- Газовая рампа объединяет два электромагнитных клапана безопасности (второй с регулятором давления), газовый входной фильтр, реле минимального давления газа/ контроля герметичности клапанов, разборное колено, импульсную трубку, монтажный фланец, штуцер для контрольных измерений давления.
- Отсечные клапаны безопасности смонтированы последовательно по ходу движения потока. Управляются раздельно, не зависят друг от друга. Открываются при поступлении рабочего напряжения при розжиге горелки. Газ очищается от загрязнений, проходя через входной фильтр. В процессе работы горелки клапаны открыты.
- Первый газовый клапан выполняет запорную функцию (2 положения: открыт/закрыт). Второй клапан снабжен регулятором и, кроме функции отсечки потока, регулирует выходное давление газа с учетом настроек.
- При низком напряжении или обесточивании электромагнитных клапанов, они быстро закрываются усилием пружин.
- Между клапанами безопасности размещено настраиваемое реле с функцией проверки герметичности. Оно отправляет на автоматику горелки сигнал о недопустимо низком давлении газа и нарушении герметичности клапанов, когда они закрыты.
Монтаж в систему
Газовая рампа присоединяется непосредственно к горелке. Размещение может варьироваться исходя из конструктивных особенностей горелки: снизу/ сверху, с поворотом влево или вправо.
При установке арматуры важно учесть направление движения газа. Для корректного присоединения на корпус нанесена стрелка. Все операции по монтажу и регулировке газовой рампы должен выполнять только квалифицированный персонал.
Монтаж в газопровод требует применения антивибрационной вставки, которая исключит передачу вибраций на газопровод, компенсирует несоосность газовой арматуры и магистрали, снимет механические напряжения.
Регулярность ТО
Фильтр газовой рампы необходимо каждый год очищать от грязи и заменять фильтрующую вставку. Потребность во внеплановом техобслуживании возникает при существенном перепаде давления на фильтре.
Опции
Купить газовую рампу Baltur MM40.065 F120S R2 можно с антивибрационной вставкой BTGA DN80 и газовым краном BTVS DN 80.
