Описание

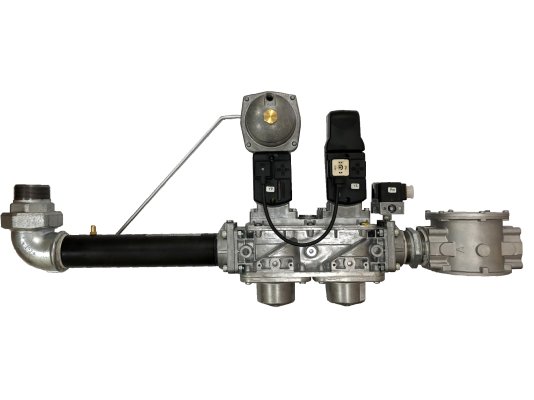

Газовая рампа Baltur MM40.065 A120C R2, арт: 19990563 – надежная газовая арматура от итальянского производителя для одноступенчатых горелок. Совмещает в одной конструкции несколько устройств для обеспечения стабильного давления, безопасной подачи газа в требуемом объеме, герметичного запирания потока.

Сфера применения

Газовая арматура Baltur служит для оснащения одноступенчатых газовых, газодизельных и газомазутных горелок. Рабочая среда: природный и сжиженный газ.

Комплектация и особенности

• Газовая рампа состоит из встроенного входного фильтра, реле минимального давления, блока электромагнитных клапанов (основного и предохранительного), регулятора давления на 2-м клапане, разборного колена с наружной резьбой, трубки, импульсной трубки, штуцера для измерений давления.
• Электромагнитные автоматические клапаны установлены последовательно по ходу движения газа. Перед поступлением на первый клапан газ проходит через фильтр тонкой очистки, размещенный на входе в арматуру. Клапаны имеют общее электроподключение, открываются одновременно при поступлении электропитания.
• Первый клапан имеет два положения: открыт/ закрыт, обеспечивает отсечную функцию. Второй клапан выполняет запорную и регулирующую функции, поддерживает необходимый уровень давления после себя. При потере питания происходит быстрое закрытие клапанов за счет усилия жестких пружин.

Основные параметры:

• одноступенчатый режим работы;
• давление газа на входе — не более 500 мбар;
• минимальное входное давление газа — 200 мбар;
• рабочее напряжение: 196 В – 253 В;
• защита электрических контактов от пыли и брызг — IP 54;
• доступный диапазон регулировки выходного давления: 15-120 мбар;
• электроподключение клапанов: общее;
• медленное открытие э/м клапанов;
• параметры присоединения: Rp 2 и DN 65;
• настройка реле минимального давления в диапазоне: 24-250 мбар.

Условия эксплуатации

Газовая рампа надежно функционирует при температурах внешней среды от -10 до +60 С°.

Установка

Фиксация газовой рампы осуществляется непосредственно к горелке. Доступны разные варианты размещения: снизу/ сверху, с поворотом вправо/ влево. При установке необходимо учитывать направление движения газа к горелке. Для правильного монтажа на корпус газовой арматуры нанесена стрелка.

Подключение к газопроводу следует выполнять с применением аксиального компенсатора BTGA и газового крана BTVS, с соответствующими присоединительными отверстиями. Использование антивибрационной вставки предотвратит передачу вибраций от горелки на газопровод, компенсирует несоосность и механические напряжения. Шаровый кран монтируется перед аксиальным компенсатором.

Купить газовую рампу Baltur MM40.065 можно с доп. оснащением: антивибрационной вставкой, шаровым газовым краном (опции).

Очистка фильтра

Не менее одного раза в год газовый фильтр требует очистки от грязи. Одновременно выполняется замена фильтрующего элемента. Эти действия проводятся чаще в случае значительного падения давления на фильтре.
