Описание

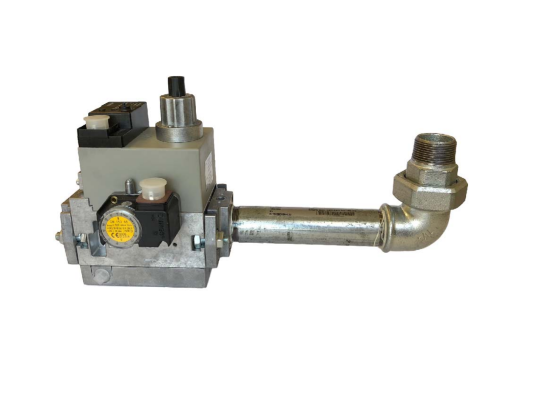

Газовая рампа Baltur MM415 F50S-R6/4, арт: 19990561 служит для безопасного функционирования газовой установки, обеспечения стабильных параметров давления и регулировки расхода газа на горение. Герметично перекрывает газопровод, контролирует наличие / отсутствие утечек. Используется для оснащения одноступенчатых газовых, газодизельных и газомазутных горелок.

Основные параметры и особенности:

• напряжение в сети питания: 230 В, -15%, +10 %;
• максимальное давление газа в магистрали подачи — 360 мбар;
• минимальное входное давление газа — 60 мбар;
• рабочая среда: метан, сжиженный газ;
• тип регулирующего клапана — одноступенчатый;
• настройка давления на выходе из арматуры в диапазоне 20-50 мбар;
• класс А гр. 2 э/м предохранительно-запорных клапанов;
• раздельное электрическое соединение клапанов;
• уровень пыле-, влагозащиты — IP 54;
• резьбовой способ присоединения, Rp 1 1/2;
• диапазон настройки реле минимального давления: 24-250 мбар.

Подробнее о газовой рампе

• В газовой рампе совмещены различные устройства для обеспечения функций безопасности и управления потоком газа на горелку. Арматура состоит из входного фильтра, двух последовательно размещенных электромагнитных клапанов, стабилизатора давления, реле минимального давления с функцией контроля герметичности, регулятора давления, регулятора скорости подъема, газового колена, штуцера. Крепление газовой рампы осуществляется на фланец.
• Клапаны открываются, когда на катушки поступает рабочее напряжение. Предварительно газ очищается от загрязнений с помощью фильтра, размещенного на входе в газовую рампу.
• Встроенное реле выполняет две функции: контролирует достаточность давления газа на входе в газовую арматуру для недопущения затухания пламени и отслеживает герметичность э/м клапанов, когда они закрыты. Сигнализирует менеджеру горения о наличии отклонений.
• На первом клапане давление газа стабилизируется за счет колебаний мембраны и усилий рабочей пружины. На втором клапане происходит регулировка давления газа с учетом заданных настроек. Скорость открытия регулируется с помощью гидравлического замедлителя.
• Закрытие электромагнитных клапанов осуществляется быстро, как только снимается напряжение с катушек.

Монтаж

Установка газовой рампы на горелку осуществляется снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки. При монтаже необходимо учитывать направление движения газа. На корпус нанесена стрелка для правильного присоединения.

Для монтажа газовой рампы в газопровод используется антивибрационная вставка, которая исключает передачу вибраций, компенсирует несоосность газовой арматуры и газопровода, устраняет возникающие механические напряжения.

Операции по установке и настройке газового оборудования должен выполнять только квалифицированный персонал.

Эксплуатация

Газовые рампы Baltur MM415 рассчитаны на эксплуатационные условия:

• внешние температуры: -15…+70 С° при использовании метана;
• 0…+70 С° при работе с сжиженным газом.

Низкие температуры окружающей среды могут привести к разрушению уплотнительных материалов при работе с жидкими углеводородами.

Техническое обслуживание

Ежегодно необходимо удалять загрязнения на фильтре и заменять фильтрующий элемент. Внеплановая очистка осуществляется при значительном перепаде давления на фильтре.

Опции

Купить газовую рампу Baltur MM415 можно в комплектации с антивибрационной вставкой BTGA и газовым шаровым краном BTVS.
