Описание

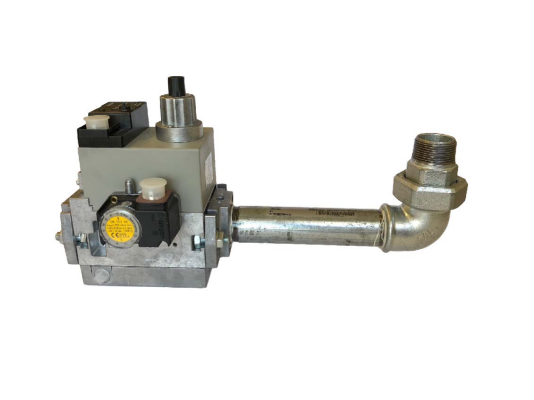

Газовая рампа Baltur MM412 F20S R5/4, арт: 19990557 используется в системах с одноступенчатым режимом регулирования. Обеспечивает безопасную работу газовой установки, регулирует расход газа, стабилизирует давление, контролирует герметичность клапанов. Встраивается в газовые, газодизельные и газомазутные горелки.
Характеристики и особенности:
- напряжение питания: 230 В, -15%, +10 %;
- одноступенчатый тип регулирования мощности;
- электромагнитные запорные клапаны класса А гр. 2 с отдельным управлением;
- рабочая среда: природный, сжиженный газ;
- максимальное давление газа в магистрали подачи — 360 мбар;
- минимальное входное давление газа — 30 мбар;
- защита электрических компонентов от пыли и брызг по стандарту IP 54;
- резьбовой способ присоединения, Rp 1 1/4;
- диапазон настройки выходного давления: 4-20 мбар;
- регулируемое реле миним. давления/ контроля на утечки, доступный диапазон: 24-250 мбар.
Подробнее о газовой рампе
- Газовая рампа объединяет несколько устройств для обеспечения безопасной работы горелки и эффективного управления подачей газа. Основные части арматуры: блок автоматических клапанов безопасности с фильтром в моноблочном исполнении, стабилизатор давления, реле минимального давления с функцией проверки герметичности, регулятор давления, регулятор скорости подъема, газовое колено. Для крепления рампы предусмотрен фланец.
- Электромагнитные предохранительно-запорные клапаны с отдельным электрическим подключением смонтированы последовательно по ходу движения газа. Открываются при подаче на э/м катушки напряжения по команде менеджера горения. Газ очищается от грязи на входе в арматуру, проходя через фильтр тонкой очистки.
- Первый газовый клапан выполняет отсечную функцию и стабилизирует входящее давление. Соединен с рабочей мембраной и регулировочной пружиной. Второй э/м клапан укомплектован регулятором расхода газа. Скорость открытия корректируется с помощью гидравлического замедлителя.
- В случае обесточивания или недостаточности питания электромагнитные клапаны быстро закрываются усилием пружин.
- Реле отслеживает достаточность давления газа для горения, сигнализирует автоматике о недопустимо низком давлении, а также контролирует плотность прилегания клапанов в закрытом положении, при выявлении утечек отправляет сигнал менеджеру горения.
Установка
Предусмотрены различные варианты размещения газовой рампы, в зависимости от конфигурации системы и особенностей горелки. Возможно подключение снизу/ сверху, с поворотом влево или вправо, вдоль оси горелки.
При монтаже газовой арматуры следует совместить стрелку на корпусе с направлением движения газа. Фиксация к газопроводу требует использования специальной антивибрационной вставки, исключающей передачу вибраций и компенсирующей отклонение осей соединяемых элементов.
Опции
Купить газовую рампу Baltur MM412 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS.
Температурные ограничения
Газовая рампа Baltur может эксплуатироваться в диапазоне температур окружающей среды -15…+70 С° (для установок, сжигающих природный газ) и 0…+70 С° (для систем сжигания сжиженного газа), т. к. жидкие углеводороды разрушают уплотнительный материал в условиях отрицательных температур окружающей среды.
Обслуживание газовой рампы
Встроенный фильтр газовой арматуры необходимо регулярно очищать от грязи. Плановое ТО проводиться не реже одного раза в год. Частота обслуживания может увеличиться. Внеплановая очистка фильтра и замена фильтрующего элемента выполняется при существенном перепаде давления до и после фильтра.
