Описание

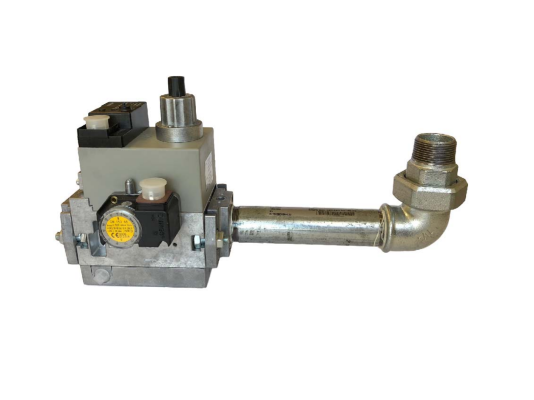

Газовая рампа Baltur MM415 F20S R6/4, арт: 19990558 необходима для поддержания стабильного давления газа перед горелкой, герметичного перекрытия газопровода, регулирования расхода. Имеет функцию контроля герметичности газовых клапанов. Применяется для безопасной эксплуатации и управления потоком при эксплуатации газовых, комбинированных горелок с одноступенчатым регулированием мощности.
Характеристики и особенности:
- рабочая среда: природный, сжиженный газ;
- максимальное давление газа в магистрали подачи — 360 мбар;
- минимальное входное давление газа — 30 мбар;
- напряжение в сети питания: 230 В, -15%, +10 %;
- одноступенчатый тип регулирования мощности;
- диапазон настройки выходного давления: 4-20 мбар;
- электромагнитные запорные клапаны класса А гр. 2, раздельное управление;
- защита от пыли и брызг по стандарту IP 54;
- резьбовой способ присоединения, Rp 1 1/2;
- регулировка реле миним. давления с функцией контроля утечек в диапазоне: 24-250 мбар.
Подробнее о газовой рампе
- Газовая рампа объединяет несколько устройств для обеспечения безопасного регулирования и управления подачей газа. Основные элементы запорной арматуры: блок электромагнитных клапанов со встроенным фильтром, стабилизатор давления, реле минимального давления с функцией контроля на утечки, регулятор давления, регулятор скорости подъема, газовое колено, штуцер. Для монтажа рампы предусмотрен фланец.
- Электромагнитные предохранительно-запорные клапаны с отдельным электрическим подключением смонтированы последовательно по ходу движения газа. Открываются при подаче на э/м катушки напряжения по команде менеджера горения. Газ очищается от грязи на входе в арматуру, проходя через фильтр тонкой очистки.
- Первый газовый клапан обеспечивает функцию стабилизации давления. Присоединен к рабочей мембране и регулировочной пружине. На втором клапане установлен регулятор расхода. Скорость открытия регулируется с помощью гидравлического замедлителя.
- Электромагнитные газовые клапаны моментально закрываются при потере или недостаточности напряжения питания.
- Реле совмещает функции датчика-реле минимального давления и проверки герметичности газовых клапанов. Направляет на автоматику сигнал об обнаружении отклонений.
Установка
Газовая рампа может устанавливаться в разных положениях относительно горелки. Возможно подключение снизу/ сверху, с поворотом влево или вправо, вдоль оси горелки. При интеграции в систему требуется совместить стрелку на корпусе с направлением движения газа. Монтаж на газопровод требует применения антивибрационной вставки для недопущения передачи вибраций от горелки и компенсации отклонений осей соединяемых элементов.
Купить газовую рампу Baltur MM415 можно, дополнив комплектацию аксиальным компенсатором BTGA и газовым шаровым краном BTVS.
Ограничение рабочих температур
Газовая рампа Baltur рассчитана на эксплуатацию при температурах окружающей среды -15…+70 С° при использовании природного газа и 0…+70 С° при работе с сжиженным газом. Низкие температуры могут разрушить материал уплотнений при работе с жидкими углеводородами.
Обслуживание газовой рампы
Встроенный фильтр следует очищать от грязи. Плановое обслуживание проводиться не реже одного раза в год. Периодичность ТО повышается при использовании загрязненной среды. Внеплановая очистка фильтра и замена фильтрующего элемента проводятся в случае значительного перепада давления на фильтре.
