Описание

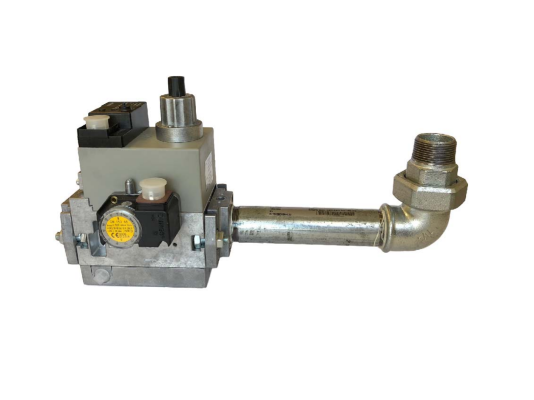

Газовая рампа Baltur MM420 F20S R2, арт: 19990559 встраивается в системы с одноступенчатым регулированием мощности для стабилизации давления газа, регулирования расхода, обеспечения функции безопасности. При возникновении сбоев герметично перекрывает газопровод. Контролирует работоспособность клапанов для исключения утечек.
Характеристики и особенности:
- рабочая среда: природный, сжиженный газ;
- напряжение в сети питания: 230 В, -15%, +10 %;
- максимальное давление газа в магистрали подачи — 360 мбар;
- минимальное входное давление газа — 30 мбар;
- одноступенчатый тип регулирования;
- настройка давления на выходе из арматуры в диапазоне 4-20 мбар;
- класс А гр. 2 электромагнитных клапанов, раздельное управление;
- защита электрических компонентов от пыли и брызг по стандарту IP 54;
- резьбовой способ присоединения, Rp 2;
- диапазон настройки реле давления: 24-250 мбар.
Подробнее о газовой рампе
- В газовой рампе объединены устройства, обеспечивающие различные функции для безопасного регулирования и управления подачей газа. В состав арматуры входят: блок из двух последовательно установленных электромагнитных клапанов со встроенным фильтром, стабилизатор давления, реле минимального давления с функцией проверки герметичности, регулятор давления с регулировкой скорости подъема, газовое колено, штуцер. Фиксация газовой рампы осуществляется с помощью фланца (входит в комплектацию).
- Автоматические запорные клапаны с раздельным электрическим подключением открываются при подаче напряжения на катушки по команде топочного автомата. Перед поступлением на газовую арматуру газ проходит очистку от загрязнений с помощью встроенного фильтра.
- На первом клапане входящее давление газа стабилизируется за счет колебания мембраны и усилия рабочей пружины. Второй клапан снабжен регулятором расхода с возможностью настройки скорости открытия.
- Электромагнитные клапаны быстро закрываются при обесточивании или чрезмерно низком напряжении в сети питания.
- Реле объединяет две функции: контролирует минимальное давление поступающего газа для исключения затухания пламени и проверяет герметичность газовых клапанов в закрытом положении. Направляет на топочный автомат сигнал о регистрации отклонений.
Установка газовой рампы в систему
Предусмотрены различные варианты подсоединения газовой рампы к горелке: снизу/ сверху, с поворотом влево или вправо, вдоль оси горелки. При монтаже следует совместить стрелку на корпусе газовой рампы с направлением движения газа. Для установки в газопровод требуется применение аксиального компенсатора, который не допускает передачу вибраций от горелки на газопровод и компенсирует отклонение осей соединяемых элементов.
Купить газовую рампу Baltur MM412 можно в комплектации с аксиальным компенсатором BTGA и газовым шаровым краном BTVS (принадлежности не предусмотрены базовой комплектацией).
Ограничение эксплуатационных температур
Газовая рампа Baltur рассчитана на эксплуатационные температуры:
- -15…+70 С° при использовании природного газа;
- 0…+70 С° при работе с сжиженным газом.
Отрицательные температуры способны разрушить материал уплотнений при работе с жидкими углеводородами.
Обслуживание газовой рампы
Газовые рампы Baltur MM420 необходимо ежегодно обслуживать — очищать фильтр от грязи. Частота сервисных операций может увеличиваться. Внеплановая очистка фильтра и замена фильтрующего элемента требуется в случае существенного перепада давления на фильтре (детальная информация отражена в инструкции производителя).
